전기기능사 필기 2번째 단원으로 전압과 전류 및 저항에 대하여
글을 올리겠습니다.
1.전압
ㅇ두지점간의 전위의 차이며 두 지점간 전하[Q]를 이동시킬 때
필요한 에너지이다.
ㅇ전압 관련 공식
V = W/Q[J/C];[V]
※ 전압의 기호는 V, 단위는 [V]이다.
W:일, Q:전하
ㅇ기전력 : 전위차를 만들어 주는 힘(기호: E, 단위: V)
2. 전류
ㅇ1단원(전기의 본질)에서 공부한바와 같이 전류는 자유전자의 이동입니다.

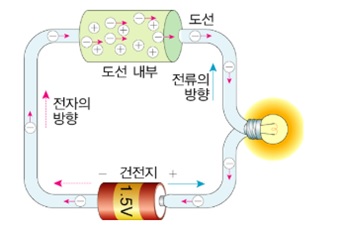

ㅇ전류의 방향은 아래 그림과 같이 전자가 이동하는 방향이지만, 전자의
이동에대한 발견이 이루어지기전 과거 전기이론상 전류의 방향이
자유전자의 이동과는 반대방향으로 세워졌던 것이다.
ㅇ전류관련 공식
- 전류는 임의 시간 동안 도체의 단면을 통과한 전하의 양으로
정의한다.
I = Q/t[C/sec];[A]
※ 전류의 기호는 I, 단위는 [A]이다.
3.저항
ㅇ전기저항
- 저항은 전류의 흐름을 방해하는 성질입니다.
- 도체에서의 저항의 크기는 아래의 공식과 같이 도체의 단면적에
반비례하고, 길이에 비례합니다.
R=⍴xｌ/A[Ω]
※ 저항의 기호는 R, 단위는[Ω]이다.
여기서 ⍴은 고유저항, l은 도체의 길이, A는 도체의 면적이다.
ㅇ고유저항 : 물질마다 갖고 있는 고유의 저항값을 고유저항이라고 한다.
※ 고유저항의 기호는 ⍴, 단위는 [Ω.m]이다.
- 도체 : 10¯⁴[[Ω.m]이하의 고유저항을 갖는 도전재료
. 은 : 1.59 x10⁻⁸ [Ω⋅m], 구리 : 1.68 × 10⁻⁸ [Ω⋅m]
- 반도체 : 10¯⁴~ 10⁶[[Ω.m]의 고유저항을 갖는 물질(규소 ,게르마늄) - 부도체 : 10⁶[[Ω.m]이상의 전기가 통하지 않는 절연물질
ㅇ컨덕턴스
- 저항의 역수로 전류가 흐르는 정도를 나타낸다
G = 1/R[℧]
ㅇ전도율
- 고유저항의 역수
